一、產品介紹

線陣光度立體成像系統采用光度立體視覺技術，通過多角度光照協同與陰影成像原理，可實現對物體表面三維形貌重構。系統在單次掃描中同步獲取4張不同光照條件下的圖像序列，結合算法重建物體表面法線分布圖，特別適用于檢測漫反射材料表面細微缺陷。本系統通過模塊化設計，集成了工業級圖像采集組件與智能預處理單元，為制造業提供非接觸式、高精度的表面質量檢測解決方案。

二、成像原理

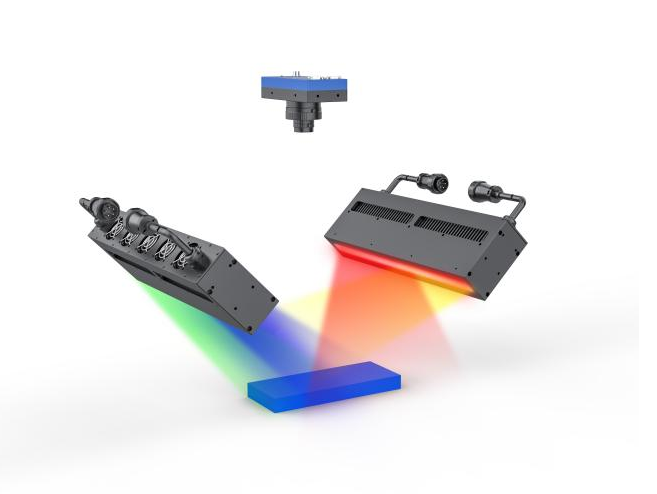

在線陣項目應用中，該技術通常采用四分區照明系統，并結合分時線掃圖像采集方法，能夠高效、精確地獲取物體表面的信息。當光源控制器接收到外部觸發信號后，會按照預設順序依次點亮?xí)r序光源4個分區的照明裝置，同時輸出對應的相機行觸發信號，使相機依次獲取不同角度的照射效果。軟件對采集到的原始圖像進行拆分處理，還原為代表不同光源照射角度的效果圖。

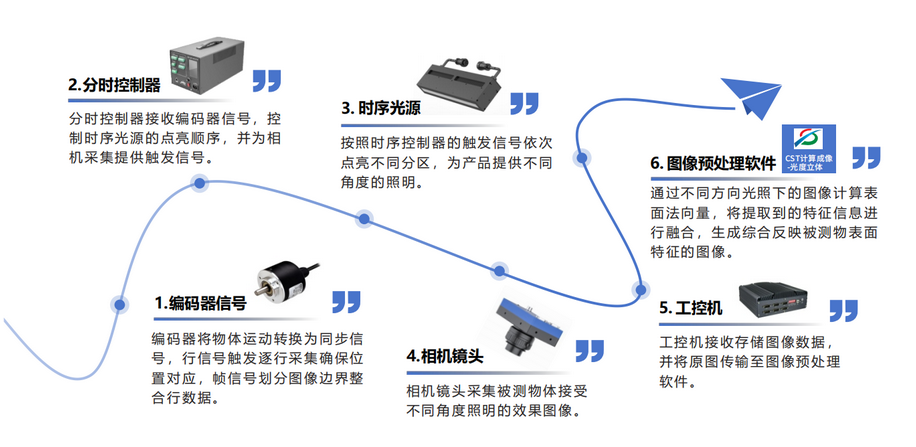

三、工作流程

四、產品特點

適用于漫反射表面產品的外觀檢測項目，尤是檢測劃痕、凹陷、凸點、壓傷等缺陷的線陣檢測項目；

● 清晰：系統有網口或cameralink接口的4K、8K、16K相機可選配；

●快速：光源控制器⽀持外部硬件觸發或內觸發觸發方式，響應時間<500ns；

● 高效：高效的圖像預處理系統，支持本地SDK調⽤；

五、應用案例

光度立體法成像技術，適用于漫反射類物體的表面檢測，可檢測劃痕、膜下異物、擦傷、細微凹坑、細微凸點等多種缺陷。在鋰電、塑膠、食品包裝、3C及五金等行業應用廣泛。
